中空玻璃是由两片或多片玻璃以间隔框(间隔条)有效支撑均匀隔开并周边黏结密封,使玻璃层间形成有干燥气体空间的玻璃制品。玻璃中间采用空心的铝合金隔框(铝框内部充装干燥剂)或复合胶条隔离,同时玻璃层空腔内充入干燥空气或惰性气体,隔框与玻璃间用丁基胶粘结密封后再用聚硫胶或结构胶密封处理。中空玻璃按中空腔的多少可以分为单层中空玻璃、双层中空玻璃和多层中空玻璃,单层中空玻璃是由两片平板玻璃和一个中空腔构成的,多层中空玻璃是由多片玻璃和两个以上的中空腔构成的。中空腔越多,隔热和隔音效果越好,目前应用最多的是双银镀膜单层中空玻璃、双层中空玻璃和两个中空腔的三层中空玻璃。

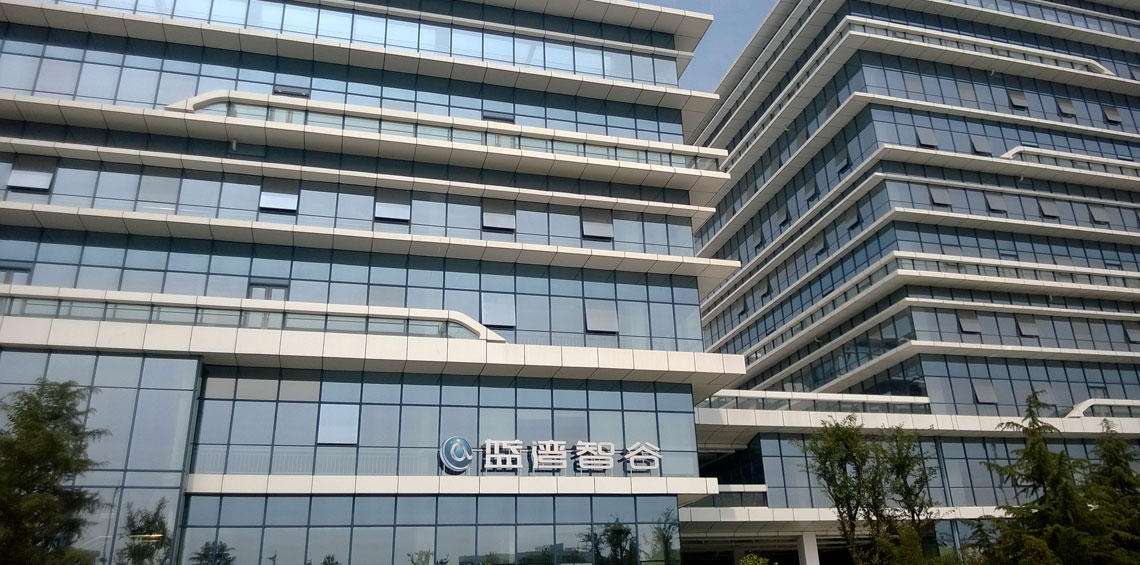

产品可广泛用于高端建筑的大型玻璃幕墙、建筑门窗以及火车、船舶、飞机、仪器设备的门窗透视观察部位,及对保温、隔音等进行控制的相关场所。如:政府工程、商务写字楼、酒店、图书馆、家电冷柜、储藏冷库等观察门窗,可有效隔音和阻止热量的传递。
产品品种:

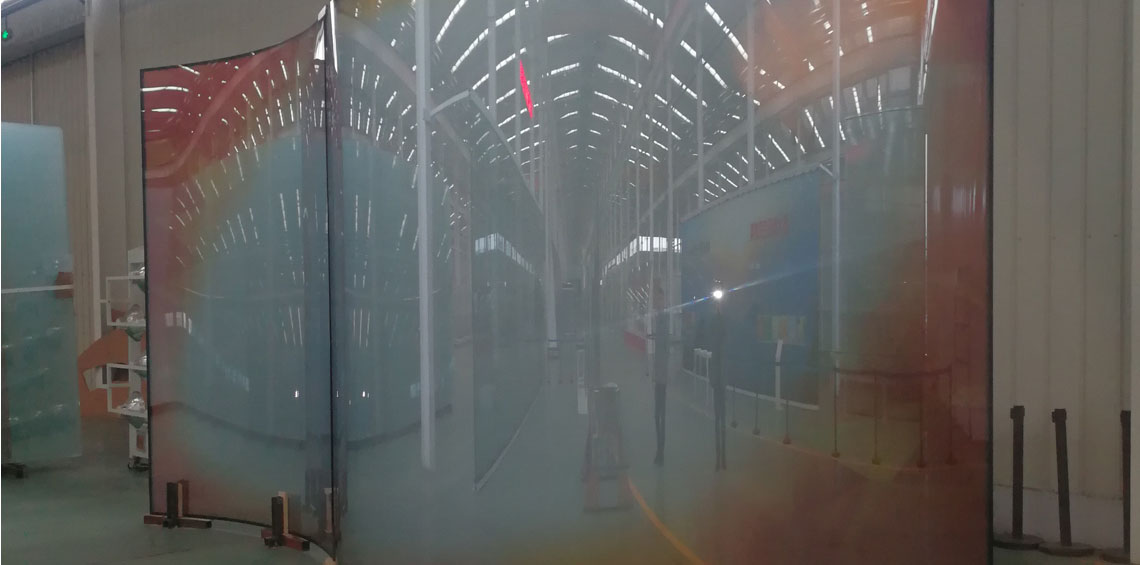

根据客户的需求可选用任何一种平板玻璃,如:浮法玻璃、阳光控制镀膜玻璃、LOW-E镀膜玻璃、颜色玻璃、夹层玻璃、钢化玻璃、热弯玻璃、自洁净玻璃等作为中空玻璃的基片,制作成不同形状和不同节能要求的中空玻璃制品。如:建筑幕墙、门窗玻璃、具有安全装饰功能的夹框玻璃、隐形窗帘百叶中空玻璃、镀膜LOW-E中空玻璃、夹层结构性中空玻璃、弧形中空玻璃、机车中空玻璃、设备观察窗和家电保温隔热隔板等。
性能特点:
1、采光隔音的性能:满足人们对采光,观景,装饰,环保的需求,并对人类生存的舒适,美观,有效阻止噪音污染。
2、保温隔热性能:夏天,能有效阻挡室外热量进入室内;冬天,防止室内的热量流失到室外,从而降低空调等取暖费用,节约能源损耗,详见表2-2。
3、耐温、耐热、耐湿、耐寒,防结霜、防结露的特性。
4、工程施工安装轻便的性能:在满足建筑物节能设计要求的基础上,同厚度的中空玻璃的重量比相同厚度的其它玻璃或建筑材料要轻很多,方便施工人员操作,还能有效降低对建筑结构自身的负载能力。
5、自洁净性能:采用自洁净玻璃制作的中空玻璃还具有亲水、防霉、除臭、降解有机污染物、分解有害物质、净化空气等性能。

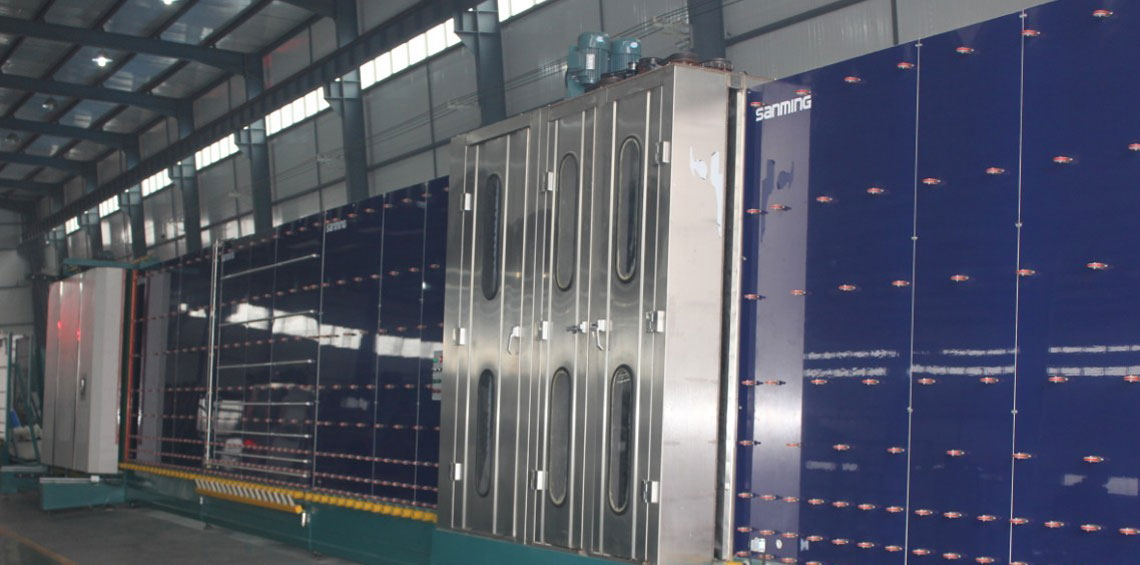

生产能力:

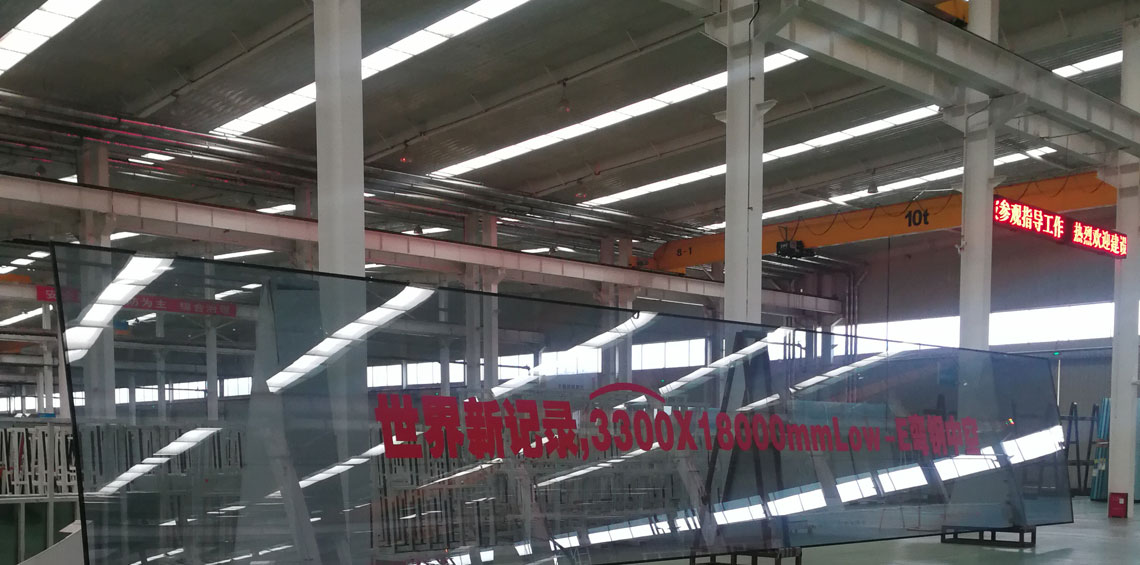

最大尺寸:3600mm×18000mm
最小尺寸:245mm×180mm

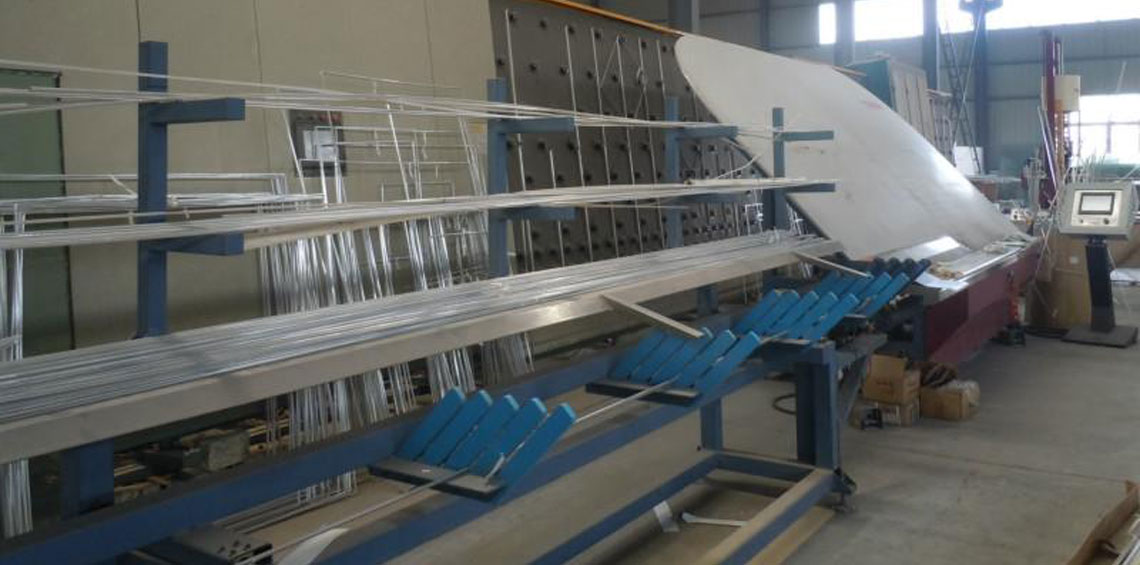

铝框宽度:4A、6A、8A、9A、12A、15A、16A、20A
玻璃厚度:任意订制
产量:75万平米/年
超过上述规格可协商订货。
执行技术质量标准:
符合欧洲标准:EN12150-2:2004;澳大利亚标准AS/NZS 2208-1996;
符合美国ANSI Z97.1-2004;符合中国GB15763.2-2005;
中空玻璃的透光度及其节能性能
表2-1 各种中空玻璃的透光度
玻璃结构
|
透光度/%
|
单片玻璃
|
90
|
普通双层中空玻璃
|
84
|
三层中空玻璃
|
72
|
LOW-E中空玻璃
|
70~80
|
彩色热反射中空玻璃
|
38~60
|
表2-2各种中空玻璃窗的节能隔热系数
中空玻璃结构
|
密封材料
|
窗框材料
|
U值/[W/(㎡.K)]
|
5mmclear glass+9A+5mmclear glass
|
铝框、聚硫胶
|
PVC
|
2.36
|
5mmclear glass+9A+5mmclear glass
|
Swiggle胶条
|
PVC
|
2.29
|
5mmclear glass+9A+5mm LOW-E
|
铝框、聚硫胶
|
PVC
|
1.82
|
5mmclear glass+9A+5mm LOW-E
|
Swiggle胶条
|
PVC
|
1.72
|
5mmclear glass+9A+5mmclear glass+9A+5mmclear glass
|
铝框、聚硫胶
|
PVC
|
2.17
|
5mmclear glass+9A+5mmclear glass+9A+5mmclear glass
|
Swiggle胶条
|
PVC
|
2.02
|
5mmclear glass+9A+5mmLOW-E+5mmclear glass
|
铝框、聚硫胶
|
PVC
|
1.59
|
5mmclear glass+9A+5mmLOW-E+5mmclear glass
|
Swiggle胶条
|
PVC
|
1.47
|
5mmclear glass+9Kr+5mmclear glass
|
铝框、聚硫胶
|
PVC
|
1.28
|
5mmclear glass+9Kr+5mmclear glass
|
Swiggle胶条
|
PVC
|
1.18
|
5mmclear glass+9Kr+5mmclear glass
|
铝框、聚硫胶
|
无热隔断铝合金
|
1.72
|
5mmclear glass+9Kr+5mmclear glass
|
Swiggle胶条
|
无热隔断铝合金
|
1.66
|
注:A为空气;Kr为氪气。
中空玻璃的隔音性能
声音的高低值是用分贝(dB)来计量的。当人类感受60分贝(dB)音量时就觉得不舒服;到80分贝(dB)音量时就感到烦恼;到90分贝(dB)音量时会导致听觉失常;而120分贝(dB)的声音将超过感觉界限。城市区域环境噪声标准要求见表2-3。
表2-3 GB 3096-93城市区域环境噪声标准 单位:dB
使用区域
|
白天
|
夜间
|
特殊安静区(疗养区、高级别墅区等)
|
50
|
40
|
居民、文教区
|
55
|
45
|
混合区(居住商业、工业混合区)
|
60
|
50
|
工业集中区、商业中心区
|
65
|
55
|
交通十字路口道路两侧
|
70
|
55
|
表2-4 中空玻璃与墙体材料的隔音性能
玻璃与墙体种类
|
平均隔音能力/dB
|
玻璃与墙体种类
|
平均隔音能力/dB
|
双层中空玻璃(4+12A+4)①
|
28
|
外侧粉刷的单层墙
|
47~58
|
(5+6A+5)
|
25
|
带空气层的双层墙
|
51~61
|
(12+12A+12)
|
32
|
带空气层和绝缘材料的双层墙
|
57~62
|
三层中空玻璃(4+12A+4+12A+4)
|
30~31
|
带绝缘材料的双层墙
|
57~62
|
①中4表示玻璃厚度为4mm,12A表示间隔层为空气层,厚度为12mm.
中空玻璃的隔音能力与气体间隔层的厚度和面积有关,厚度和面积越大,隔音性能越好,因此加大间隔层厚度、增大中空玻璃窗的面积,可以提高隔音能力。另外,用不同厚度的玻璃和间隔层组成的双层或多层中空玻璃也可以有效提高其隔音性能。
据资料表明,使用单片玻璃可将低噪声20~22dB,而使用双层中空玻璃可降低29~30dB。提高中空玻璃的隔音效果一般采用厚度不对称的玻璃原片、在间隔层中充入干燥的惰性气体或利用PVB胶片对声波的阻尼作用,使用夹层玻璃做原片。采取以上方法,中空玻璃的隔音效果可达45dB。
中空玻璃的防结露性能
由于中空玻璃内部存在着可吸附水分子的干燥剂,气体是干燥的,在温度降低时,中空玻璃的内部也不会产生凝露的现象,并使其外表面结露点升高。比如当室外风速5m/s,室内温度20℃、相对湿度为60%时,5mm玻璃在室外温度为8℃时开始结露,而16mm(5+6+5)中空玻璃在同样条件下,室外温度为-2℃时才结露,27mm(5+6+5+6+5)三层中空玻璃在室外温度为-11℃时才开始结露。
